Controllare un pezzo grande senza spostarlo
Controllo qualità e realtà aumentata
Un’applicazione di ispezione visiva in realtà aumentata costruita su Twyn di Visometry, per il controllo qualità di grandi componenti di carpenteria destinati alle macchine per la pulizia delle strade.
Stato: Progetto realizzato.
Cliente: nominato, con fonte pubblica citata sulla pagina del progetto.
Cerri Srl — Carpenteria metallica, Fidenza (Parma) — lavorazioni del metallo su grandi dimensioni. Nome pubblicato da Visometry, pagina Referenze.

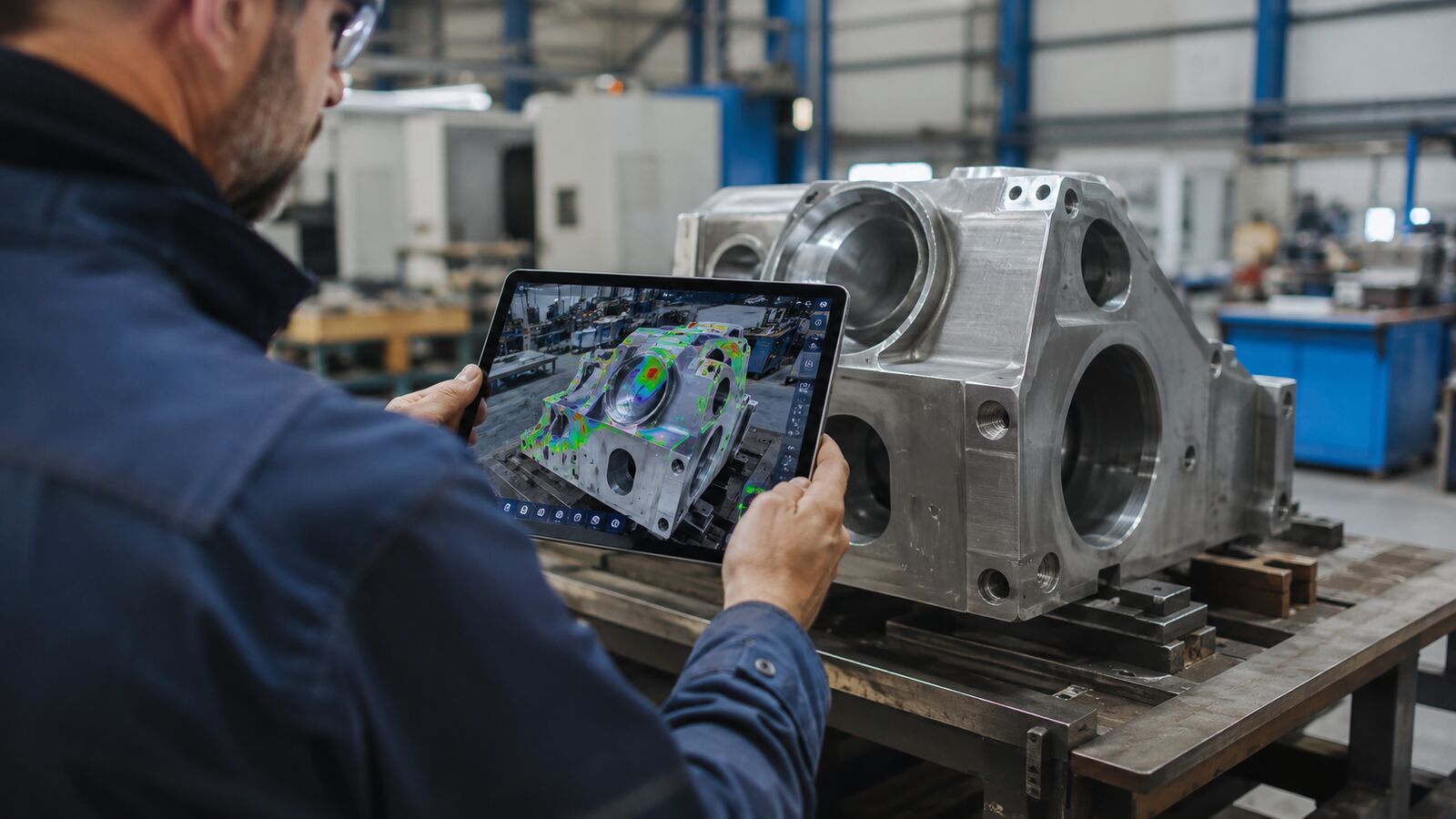

Visualizzazione illustrativa di un controllo qualità industriale supportato da realtà aumentata.
Costruito su: Twyn, prodotto di Visometry.
Video del progetto: L’innovazione ha incontrato la qualità: Mindmash per Cerri SRL - Long Version
Twyn è un prodotto di Visometry GmbH: SS9 Digitale non lo sviluppa e non lo rivende. Il nome del cliente è pubblicato da Visometry fra i propri riferimenti; su questa pagina non compaiono dati, metriche o risultati che il cliente non abbia reso pubblici.
Il contesto
Cerri Srl è una carpenteria metallica di Fidenza, in provincia di Parma, con oltre un secolo di attività e una struttura familiare. Lavora il ferro, l’acciaio inox e l’alluminio ed è specializzata nelle grandi dimensioni: taglio laser e plasma, pressopiegatura, saldatura, lavorazioni meccaniche a controllo numerico. Fra le sue produzioni ci sono grandi componenti industriali impiegati nelle macchine per la pulizia delle strade.
Il problema
Un componente di carpenteria di grandi dimensioni pone un problema pratico prima ancora che tecnico: non si sposta per essere controllato.
Una struttura saldata di quelle dimensioni non entra in una sala metrologica e movimentarla per una verifica costa più del controllo stesso. Il risultato è che il controllo si fa dove il pezzo si trova, con il disegno in mano e l’occhio di chi ha esperienza.
Finché la persona esperta c’è e il pezzo è uno dei soliti, il metodo regge. Regge molto meno quando le varianti si moltiplicano e il confronto fra questa versione e la precedente si fa a memoria. E in ogni caso del controllo non resta traccia: nessuno può ricostruire a posteriori che cosa è stato verificato.
Cosa abbiamo costruito
Un’applicazione di ispezione visiva costruita su Twyn, la piattaforma di realtà aumentata di Visometry. Il software è di Visometry; il caso di ispezione, il flusso e la messa in opera sono il nostro lavoro.
- Casi di ispezione dai modelli CAD — Preparazione in Twyn Studio delle routine di ispezione a partire dai dati CAD 3D dei componenti: importazione e ottimizzazione del modello, definizione delle aree da controllare, sequenza dei punti di verifica.
- Sovrapposizione AR sul pezzo reale — In Twyn View il tablet acquisisce il componente con la fotocamera, ne esegue la registrazione automatica e sovrappone il modello CAD allineato all’oggetto: la differenza fra progetto e prodotto diventa visibile invece che deducibile.
- Verifica assistita da computer vision — Il confronto fra il componente fabbricato e la sua specifica CAD è supportato dalla computer vision, che assiste l’operatore nella verifica della geometria del pezzo.
- Controllo dove sta il pezzo — L’ispezione si esegue in reparto, sul componente fermo dov’è. È la ragione per cui il caso regge: lo strumento raggiunge il pezzo, non il contrario.
Il controllo smette di essere un sapere individuale e diventa una routine preparata a monte dall’ingegneria, che chiunque può eseguire allo stesso modo.
Cosa il sistema permette di osservare
Non sono risultati raggiunti: sono le cose che l’applicazione rende verificabili in modo ripetibile.
- Presenza degli elementi previsti dal progetto sul componente
- Corrispondenza fra la posizione degli elementi e il modello CAD di riferimento
- Completezza dell’assieme prima del passaggio alla fase successiva
- Esito del controllo per punto di ispezione, in forma documentata
Un’ispezione visiva non è una misura: dice se il pezzo corrisponde al progetto, non di quanto una quota si scosta dalla nominale. Le tolleranze certificate restano di competenza della metrologia dimensionale.
Tecnologie
Realtà aumentata · Computer vision · Twyn by Visometry
