Twyn: ispezione visiva della qualità in realtà aumentata
Twyn è un prodotto di Visometry GmbH. SS9 Digitale non lo sviluppa e non lo rivende: progettiamo e realizziamo l’applicazione di ispezione che ci gira sopra.
Twyn è la piattaforma di realtà aumentata di Visometry per l’ispezione visiva della qualità. Sovrappone il modello CAD al pezzo reale e rende visibile, sul posto, la differenza fra quello che il disegno prevede e quello che l’officina ha prodotto.
Il controllo visivo è l’ultimo processo rimasto senza dati
In molte carpenterie e produzioni di macchine speciali il controllo qualità visivo funziona così: una persona esperta, un disegno stampato e uno sguardo. Funziona finché quella persona c’è, finché il pezzo è uno dei soliti, finché nessuno chiede come è stato controllato.
Il problema si vede quando il pezzo è grande. Un telaio o una struttura saldata non entra in una sala metrologica e non si sposta per un controllo: o lo si verifica dove si trova, o non lo si verifica. E quando la produzione è a piccole serie con molte varianti, il confronto a memoria fra questa versione e la precedente diventa il punto in cui l’errore passa.
Il risultato non è quasi mai un pezzo sbagliato che parte: è un dubbio che si risolve tardi, a valle, quando rimediare costa un montaggio già fatto. E soprattutto: del controllo non resta traccia. Nessuno può ricostruire che cosa è stato guardato e in che ordine.
Come funziona: il CAD sopra il pezzo, in tempo reale

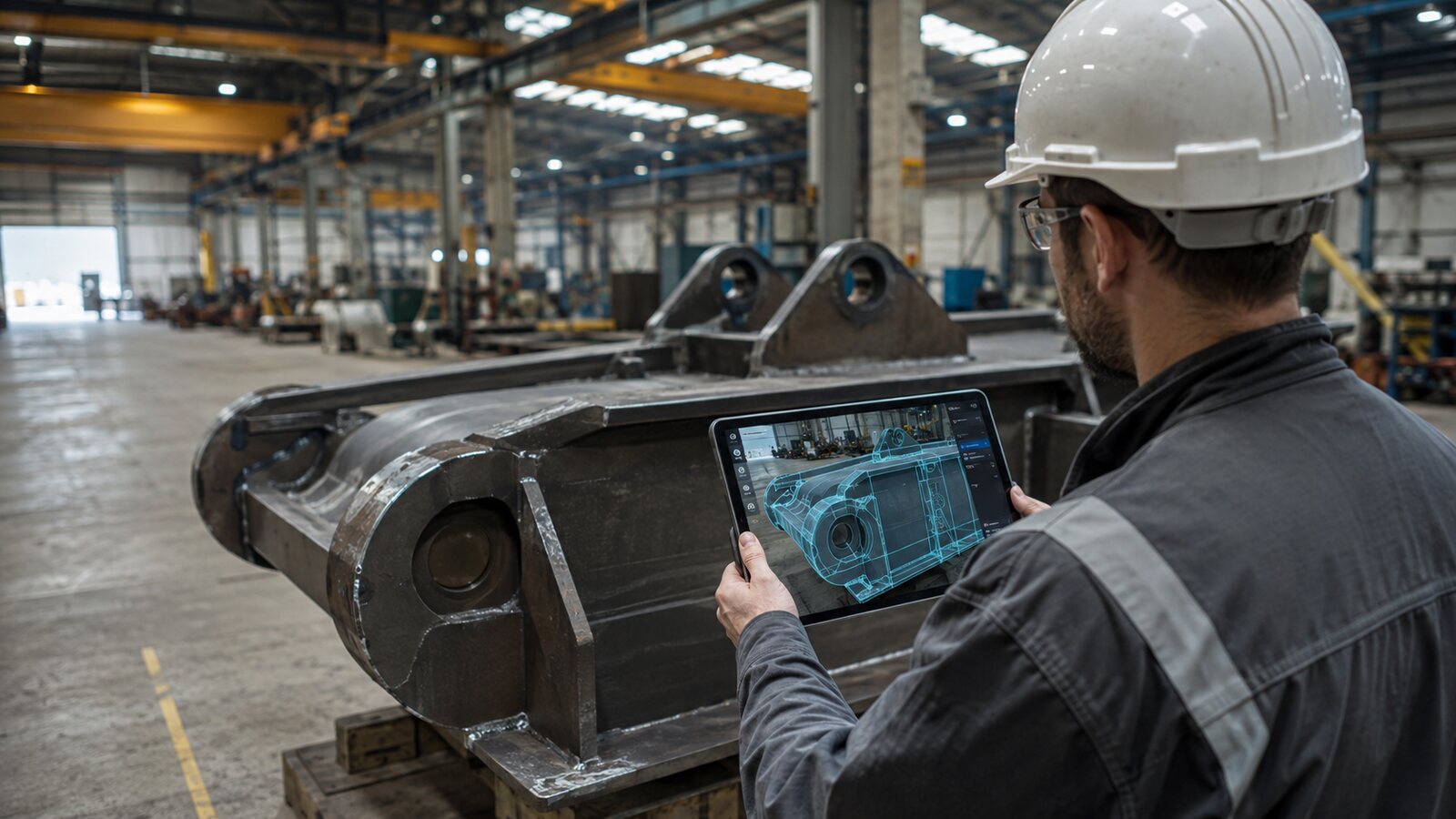

Twyn confronta un oggetto fisico con il suo gemello digitale. La fotocamera del tablet inquadra il pezzo, il software lo riconosce e lo aggancia, e il modello CAD di riferimento viene sovrapposto in realtà aumentata all’oggetto reale, allineato alla sua posizione.

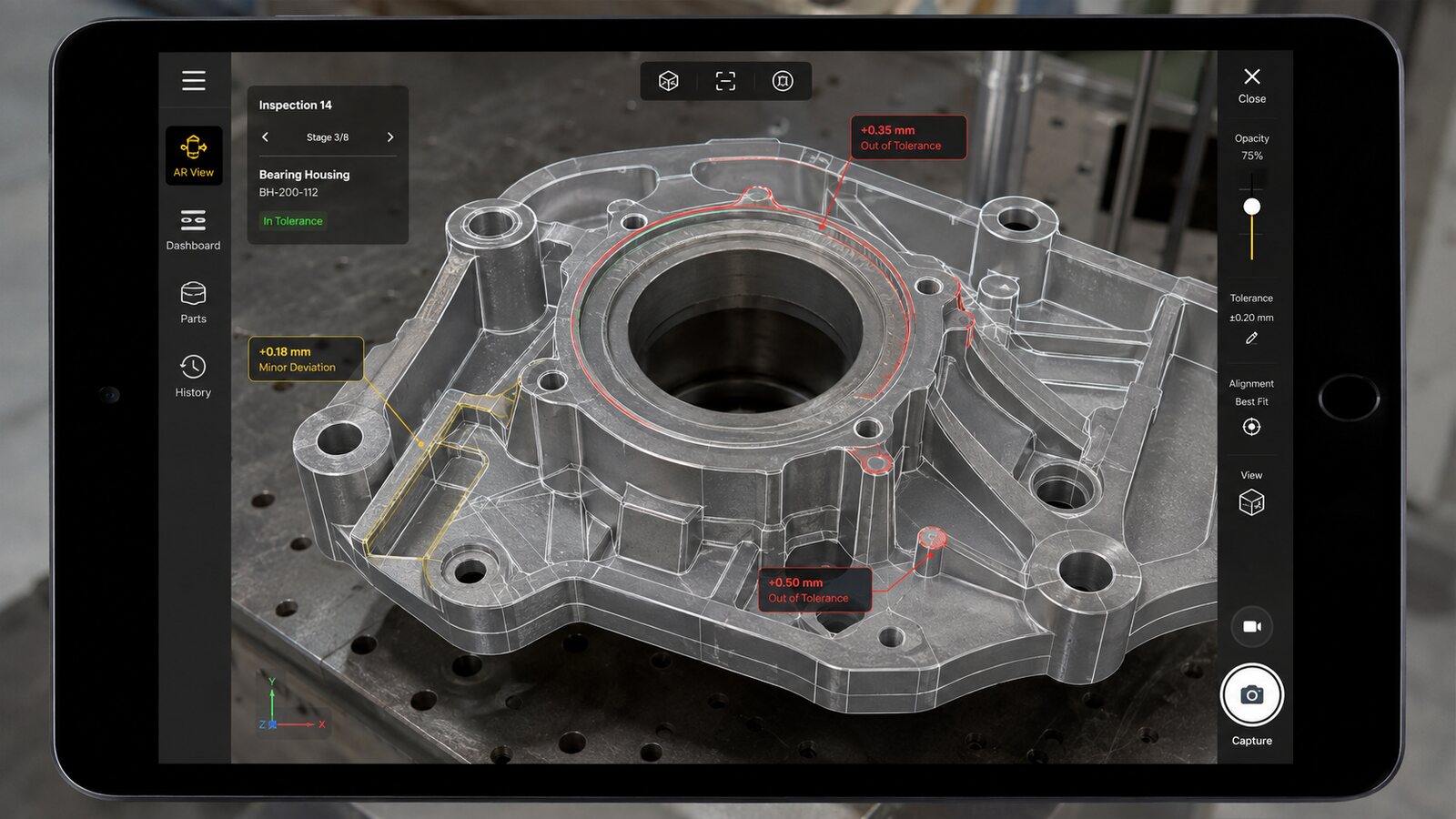

Da quel momento la differenza fra stato di progetto e stato prodotto è una cosa che si guarda, non una cosa che si deduce. Un elemento mancante, una staffa nella posizione sbagliata, un foro che non coincide: la sovrapposizione li rende visibili immediatamente, direttamente dove il pezzo si trova.
L’ispezione non è libera: è una routine preparata a monte. Chi controlla segue i punti di ispezione definiti dall’ingegneria, uno dopo l’altro, e ne documenta l’esito. Il controllo smette di dipendere da chi lo esegue e lascia una traccia digitale.
La piattaforma: Twyn Studio e Twyn View
Twyn è diviso in due strumenti, e la divisione ricalca due mestieri diversi: chi prepara il controllo e chi lo esegue.
- Twyn Studio — Il software desktop dove si prepara l’ispezione. Partendo dai dati CAD 3D, l’ingegneria progetta e modifica le routine di ispezione e gli asset di realtà aumentata: importazione e ottimizzazione del modello, definizione delle aree da ispezionare, sequenza dei controlli. Il progetto di ispezione così costruito viene poi trasferito ai tablet.
- Twyn View — L’app che trasforma un tablet iOS in strumento di ispezione. In officina si carica il progetto di ispezione e si esegue. Il tablet acquisisce l’oggetto reale con la fotocamera, ne fa la registrazione automatica e mostra la sovrapposizione allineata con le specifiche CAD, con il supporto della computer vision per la verifica della geometria dei pezzi.
La conseguenza organizzativa conta quanto quella tecnica: la competenza sta nella routine preparata una volta dall’ingegneria, non nella testa di chi quel giorno è in reparto.
Cosa puoi controllare
Le applicazioni documentate da Visometry coprono il ciclo produttivo dalla merce in entrata al pezzo finito.
- Completezza degli assiemi — Verificare che un assemblaggio sia completo e che i componenti previsti ci siano tutti, prima che il pezzo passi alla fase successiva.
- Posizione dei componenti — Controllare che le caratteristiche geometriche e i componenti montati si trovino dove il progetto li colloca.
- Ispezione di pezzi di grandi dimensioni — Controllare sul posto ciò che non si può trasportare in sala metrologica né verificare con soluzioni di misura fisse.
- Merce in entrata e in uscita — Verificare la conformità alle specifiche CAD dei componenti che arrivano dai fornitori e di quelli che partono verso il cliente.
- Quality gate lungo il processo — Inserire stazioni di controllo nei punti del flusso in cui un errore, se passa, diventa costoso da recuperare.
- Documentazione dell’ispezione — Checklist predefinite ed esiti registrati in forma digitale: del controllo resta una traccia, non un ricordo.
Per quali aziende ha senso
Visometry indica fra i settori principali la produzione di veicoli speciali — macchine agricole e da costruzione — con impiego anche in ambito automobilistico e ferroviario. Il valore cresce quando la produzione è a piccole serie con molte varianti.
Quando ha senso valutarlo
- Carpenteria e strutture saldate, dove la verifica riguarda presenza e posizione di elementi su pezzi ingombranti.
- Macchine speciali e veicoli industriali costruiti in piccole serie, dove ogni commessa ha varianti proprie.
- Produzioni in cui il pezzo da controllare non può raggiungere lo strumento di misura, ma lo strumento può raggiungere il pezzo.
- Aziende che devono documentare il controllo verso il cliente finale, e oggi non hanno nulla da mostrare.
Quando non è lo strumento giusto
- Grandi serie ripetitive già coperte da un controllo automatico in linea: lì il problema è un altro.
- Verifiche che richiedono una tolleranza dimensionale certificata: quella resta metrologia.
- Contesti senza un modello CAD 3D affidabile del pezzo. Senza il gemello digitale non c’è confronto possibile.
Ispezionare prima di misurare
«Inspect before you measure» è la formula con cui Visometry stessa colloca Twyn, ed è la parte più importante da capire prima di valutarlo: l’ispezione visiva in realtà aumentata non sostituisce la metrologia dimensionale.
Sono due domande diverse. La metrologia risponde a «di quanto questa quota si scosta dalla nominale», con uno strumento tarato e un’incertezza dichiarata. Twyn risponde a «questo pezzo è come il progetto lo vuole»: gli elementi previsti ci sono, sono nella posizione giusta, l’assieme è completo.
Il punto è la sequenza. Un pezzo che arriva in sala metrologica con una staffa mancante ha sprecato una misura: quel difetto si vedeva a occhio, e si poteva vedere in officina un’ora prima. L’ispezione visiva intercetta ciò che non ha bisogno di essere misurato per essere sbagliato, e lascia alla metrologia le quote che vanno davvero certificate.
Se ti serve un valore con un’incertezza dichiarata, ti serve uno strumento di misura. Se ti serve sapere se il pezzo è conforme al progetto prima di mandarlo avanti, quella è un’altra domanda, e Twyn la copre.
Un’applicazione già in produzione
Visometry cita fra i propri riferimenti clienti Mindmash S.r.l., il soggetto giuridico del brand SS9 Digitale, e documenta l’applicazione Twyn realizzata per Cerri Srl: il controllo qualità di grandi componenti industriali impiegati nelle macchine per la pulizia delle strade.
L’applicazione di Twyn per Cerri Srl funge da strumento avanzato di controllo qualità, progettato specificamente per ispezionare grandi componenti industriali utilizzati nelle macchine per la pulizia delle strade. Sfruttando realtà aumentata (AR) e tecnologia di computer vision, la soluzione consente una verifica precisa ed efficiente dei componenti, garantendo che soddisfino i più elevati standard di qualità.
Che cosa facciamo noi
Il software è di Visometry. Quello che manca fra il software e un controllo qualità che funziona davvero è il lavoro che facciamo noi.
- Capire se ha senso — Prima di tutto verifichiamo se il tuo caso è un caso da realtà aumentata: che pezzi controlli, che modelli CAD hai, in che stato sono, chi esegue il controllo oggi. Se la risposta è no, te lo diciamo.
- Preparare i casi di ispezione — Il modello CAD va importato e ottimizzato, le aree da ispezionare vanno definite, la sequenza dei controlli va scritta. È qui che un progetto di ispezione diventa usabile da chi sta in reparto.
- Portarlo in officina — Formazione degli operatori sul flusso reale, non su una demo, e messa a punto del processo di controllo insieme a chi lo eseguirà.
- Collegarlo al resto — Gli esiti dell’ispezione hanno valore quando raggiungono i sistemi in cui vive la qualità. L’integrazione con gestionale e flussi documentali è il nostro mestiere di partenza.
Le licenze Twyn sono di Visometry e si acquistano attraverso i suoi canali. Noi non le rivendiamo: interveniamo sulla progettazione e sulla realizzazione dell’applicazione di ispezione.
Domande frequenti
Twyn sostituisce la metrologia dimensionale?
No, e le due cose vanno tenute distinte. La metrologia misura quote con uno strumento tarato e un’incertezza dichiarata. Twyn verifica che il pezzo corrisponda al progetto: elementi presenti, posizionati correttamente, assieme completo. Visometry stessa lo colloca come «inspect before you measure», cioè a monte della misura, non al suo posto.
Chi sviluppa Twyn?
Twyn è un prodotto di Visometry GmbH. SS9 Digitale non lo sviluppa, non lo rivende e non ne è distributore. Il nostro lavoro è progettare e realizzare l’applicazione di ispezione costruita sopra Twyn: valutazione del caso, preparazione dei casi di ispezione a partire dal CAD, formazione degli operatori, integrazione con i sistemi aziendali.
Che cosa serve per partire?
Serve un modello CAD 3D affidabile del pezzo da controllare: senza il gemello digitale non c’è confronto possibile. Servono poi i tablet iOS su cui gira Twyn View, una postazione desktop per Twyn Studio dove si preparano le routine, e la definizione di che cosa va controllato e in che ordine. Il primo passo pratico è guardare un pezzo vero e i suoi dati.
Funziona su pezzi di grandi dimensioni?
È uno dei casi che Visometry documenta esplicitamente: l’ispezione sul posto di pezzi grandi, che non si possono trasportare in sala metrologica né controllare con soluzioni di misura fisse. È anche il caso dell’applicazione realizzata per Cerri Srl, sui componenti delle macchine per la pulizia delle strade.
Quanto costa e quanto tempo richiede?
Le licenze sono di Visometry e seguono il suo listino e i suoi canali. Il lavoro di implementazione dipende da quanti pezzi entrano nel perimetro, dallo stato dei modelli CAD e da quante varianti vanno gestite: sono le tre variabili che spostano il preventivo. Non pubblichiamo un prezzo forfettario perché darebbe un numero a un lavoro che non è ancora stato definito.
La mia azienda è del settore giusto?
Visometry indica fra i settori principali la produzione di veicoli speciali — macchine agricole e da costruzione — con impieghi anche in automotive e ferroviario, e segnala che il valore è maggiore nelle piccole serie con molte varianti. In pratica il criterio non è il settore ma la forma del problema: pezzi ingombranti, molte varianti, controllo oggi affidato all’occhio di una persona.
